Ограничитель перенапряжения ENSTO SGA 166-5 ac. 50Hz опт.

Подробное описание: Ограничитель перенапряжения ENSTO SGA 166-5 ac. 50Hz опт.

Качество компании Энсто страна Финляндия.
В наличии 600-650 штук.
Ограничители перенапряжений ОПН служат для защиты оборудования от набегания с линий волн перенапряжений,
индуктированных близкими разрядами молний или другими источниками.
Установка ОПН на изолированный провод осуществляется с помощью прокалывающих зажимов,
снабженных болтами со срывной головкой. Установка возмож- на под напряжением,
т.к. срывная головка изолирована от контактной части зажима.
Бренд ENSTO Финляндия.

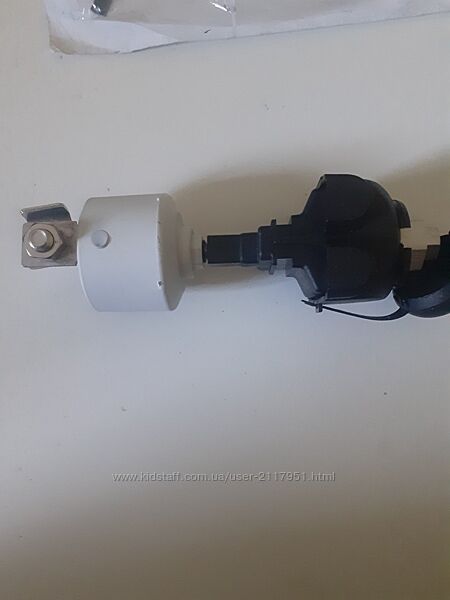

Ограничитель перенапряжения

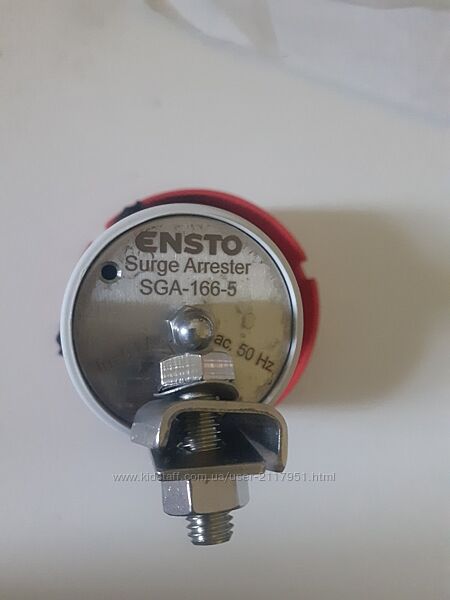

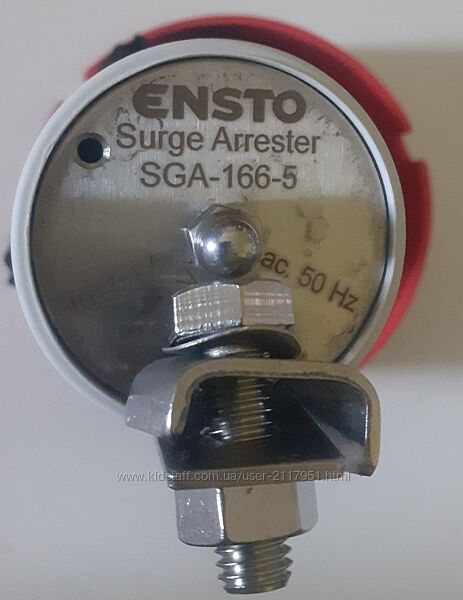

Маркировка: ENSTO SGA 166-5 ac. 50Hz
ИНСТРУКЦИИ ПО УСТАНОВКЕ ASENNUSOHJEET SE 45 и SE 46 код 7.9.2005
PEM 1014/ENG/FIN
СОЕДИНИТЕЛИ С ПРОКРУТЫВАЮЩЕЙ ИЗОЛЯЦИЕЙ SE 45 И SE 46
С РАЗРЯДНИКАМИ ПЕРЕНАПРЯЖЕНИЯ SGA ДЛЯ НИЗКОГО НАПРЯЖЕНИЯ
Срезная головка разъема изолирована от токоведущих частей, поэтому установку можно производить с помощью обычных инструментов.
К монтажным работам допускается только квалифицированный рабочий.
1. Убедитесь, что разрядник закреплен в нижней части разъема, а металлическая резьба разрядника не видна.
2. Установите заземляющий проводник (мин. Cu 10 мм², не входит в комплект) разрядника сначала в заземление
(например, с разъемом SE 12.1, не входит в комплект), а затем в заземляющий разъем в нижней части разрядника.
3. Снимите крышки входных отверстий проводника
4. Открутите винт соединителя, пока главный проводник не будет помещен в паз проводника.
При использовании SE 46 также установите ответвленный проводник.
5. Затяните винт шестигранным ключом 13 мм, удерживая винт вилочным ключом ST 34,
до поломки срезной головки.
6. Установите на место верхнюю крышку (соединитель SE 46).
7. Выполните соединения других разрядников, как указано выше.
Примечание!
При работе на линии под напряжением всегда следует использовать одобренные защитные перчатки.
Перед началом работы необходимо проверить оборудование.
В случае замены поврежденного разрядника SGA сеть должна быть обесточена.
ENSTO

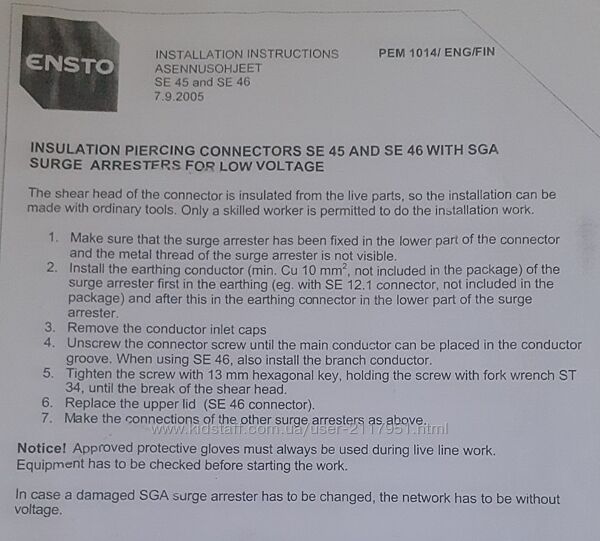

INSTALLATION INSTRUCTIONS ASENNUSOHJEET SE 45 and SE 46 7.9.2005
PEM 1014/ENG/FIN
INSULATION PIERCING CONNECTORS SE 45 AND SE 46 WITH SGA SURGE ARRESTERS FOR LOW VOLTAGE
The shear head of the connector is insulated from the live parts, so the installation can be made with ordinary tools. Only a skilled worker is permitted to do the installation work.
1. Make sure that the surge arrester has been fixed in the lower part of the connector and the metal thread of the surge arrester is not visible.
2. Install the earthing conductor (min. Cu 10 mm², not included in the package) of the surge arrester first in the earthing (eg. with SE 12.1 connector, not included in the package) and after this in the earthing connector in the lower part of the surge arrester.
3. Remove the conductor inlet caps
4. Unscrew the connector screw until the main conductor can be placed in the conductor
groove. When using SE 46, also install the branch conductor. 5. Tighten the screw with 13 mm hexagonal key, holding the screw with fork wrench ST 34, until the break of the shear head.
6. Replace the upper lid (SE 46 connector).
7. Make the connections of the other surge arresters as above.
Notice! Approved protective gloves must always be used during live line work. Equipment has to be checked before starting the work.
In case a damaged SGA surge arrester has to be changed, the network has to be without voltage.
